BSP

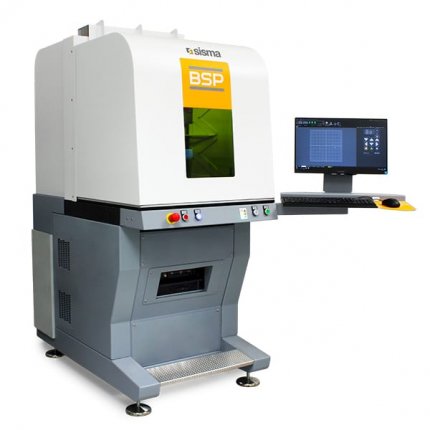

BSP, 3-osový laserový systém na označovanie a gravírovanie so základňou

Všestranný: Kompaktný, pevný, s veľkou pracovnou komorou a 490 mm otvorom dverí na troch stranách. BSP umožňuje pracovať s maximálnym objemom 300x300x300 mm a s max. hmotnosťou obrobkov do 20 kg.

Robustný: Jeho žulová konštrukcia zaručuje odolnosť, presnosť a stabilitu v priebehu pracovného času.

Flexibilný: Na model BSP možno nainštalovať celý rad Yb laserových zdrojov dodávaných spoločnosťou SISMA. Spolu s voliteľným koaxiálnym systémom videnia (CVS) sa stáva vysoko produktívnym a flexibilným strojom.

TECHNICKÉ PARAMETRE

  200F EP 300F 500F 1000F
Active material Yb Yb Yb Yb
Priemerný výkon 20W 30W 50W 100W
Vlnová dĺžka 1064nm 1064nm 1064nm 1064nm
Pracovná frekvencia 1÷1000kHz 1÷500kHz 1÷1000kHz 1÷4000kHz
Trvanie impulzu 3-500ns 26-250ns 6-500ns 4-2000ns
Maximálny výkon >10kW >10kW >10kW >10kW
Energia impulzu >1mJ >1mJ >1mJ >1,2mJ
Kvalita lúča ˂1,6 ˂1,6 ˂1,6 ˂1,6
Zdvih osi (XYZ) 300mmx300mmx300mm 300mmx300mmx300mm 300mmx300mmx300mm 300mmx300mmx300mm
Max.hmotnosť kusu 20kg 20kg 20kg 20kg
Presnosť 0,05mm 0,05mm 0,05mm 0,05mm
Opakovateľnosť 0,02mm 0,02mm 0,02mm 0,02mm
Zdroj napájania 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka 230V±15% 50/60 Hz jednofázový-CEE16A zásuvka
Rozmery (DxHxŠ) 823x1329x1904 mm (2400 mm s otvorenými dverami) 823x1329x1904 mm (2400 mm s otvorenými dverami) 823x1329x1904 mm (2400 mm s otvorenými dverami) 823x1329x1904 mm (2400 mm s otvorenými dverami)
Hmotnosť 590kg 590kg 590kg 590kg
Chladiaci systém Vzduch Vzduch Vzduch Vzduch
Absorpcia energie 1kW 1kW 1kW 1kW
