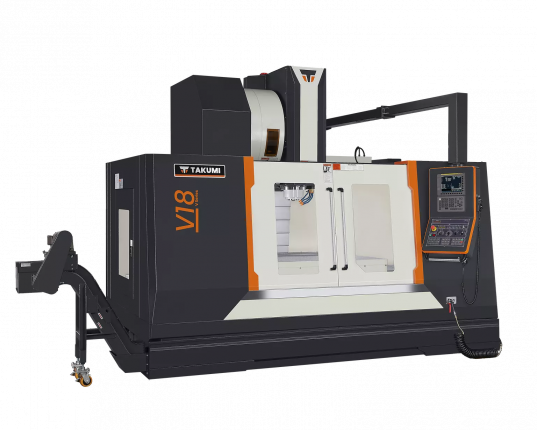

Takumi V18

Vertikálne 3-osé obrábacie centrá radu V sú vertikálne vysokovýkonné stroje, ktoré s maximálnou presnosťou zvládnu aj tie najnáročnejšie úlohy: napríklad hrubovanie plných oceľových tvarov. Vďaka robustnému dizajnu a pevnej konštrukcii sú naše stroje radu V ideálnou voľbou na vysoko výkonné obrábanie dielcov v oblasti strojárstva a výroby foriem a zápustiek - vyvinuté vizionármi a skonštruované pre všestrannú výrobu požiadavky.

TECHNICKÉ PARAMETRE

    Takumi V12 Takumi V15 Takumi V18
Pojazd os X mm 1200 1524 1800
Pojazd os Y mm 660 762 850
Pojazd os Z mm 610 720 750
Vzdialenosť čela vretena od stola mm 150-760 150-870 200-950
Rozmery pracovného stola mm 1250x650 1600x760 1900x850
Max. zaťaženie kg 1200 1500 2000
Pohon vretena - priamy pohon vretena priamy pohon vretena priamy pohon vretena
Otáčky vretena; výkon vretena ot/min; kW 12000; 10/14 8000; 15/25 8000; 15/25
Otáčky vretena; výkon vretena ot/min; kW 6000; 10/14 6000; 15/25 6000; 15/25
Rýchloposuv X/Y/Z m/min 24/24/20 18/18/18 16/16/14
Rezný posuv X/Y/Z mm/min 8 5 5
Typ výmenníka nástrojov - automatický automatický automatický
Kapacita zásobníka ks 24 24 24
Max. priemer nástroja mm 75 105 105
Max. priemer nástroja priľahlá pozícia prázdna mm 150 200 200
Max. dĺžka nástroja mm 300 300 300
Max. hmotnosť nástroja kg 7 15 15
Prívodný tlak vzduchu bar 6 6 6
Spotreba el. energie kVA 35 35 45
Hmotnosť stroja kg 8100 13000 16000
Zástavbové rozmery mm 5420x3900x3139 7000x5600x3256 7500x5600x3230

PRÍSLUŠENSTVO

Štandardná výbava

  • Heidenhain Control TNC 640
  • Vreteno s remeňovým pohonom 12.000 1 /min. SK40BigPlus
  • Systém preplachovania chladiacej kvapaliny
  • Chladič vretena
  • Kompletný kryt
  • Programovateľné obrábanie vzduchom
  • Odlučovač oleja
  • Pištoľ na vymývanie a vzduchová pištoľ
  • Dopravník triesok a vozík
  • Ručný generátor impulzov (MPG)
  • Ethernetové rozhranie

Opcia

  • Chladiaca kvapalina cez vreteno (CTS 30 bar)
  • Otočný stôl (4. / 5. os)
  • Systém merania sondou na meranie dielov
  • Systém merania sondou nástroja
  • Programovateľné obrábanie vzduchom cez vreteno
  • Zariadenie na tvorbu olejovej hmly
  • Zberač olejovej hmly
  • Škrabkový dopravník namiesto reťazového dopravníka
  • Výrobný balík Knoll
  • Obtokový filter
  • Rotoclear
