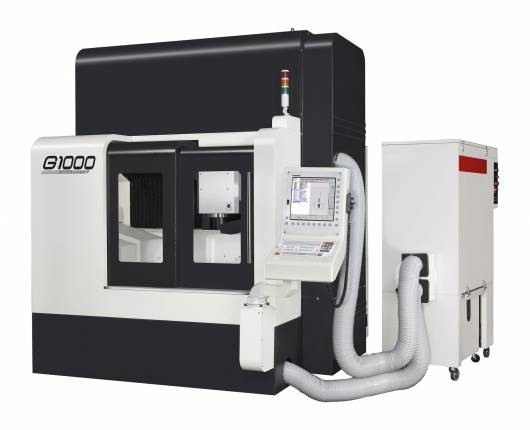

Takumi G1000

Obrábacie centrá série G sú špeciálne skonštruované pre presné, čisté a bezpečné obrábanie grafitu. Tieto stroje sú určené predovšetkým k výrobe najrôznejších tvarových elektród využívaných pri elektroerozívnom obrábaní, ktoré má dnes už nezastupiteľnú úlohu v nástrojárňach pri výrobe presných foriem a nástrojov z ťažko obrobitelného materiálu. Vysoký výkon, presnosť a spoľahlivosť týchto strojov zaisťujú vyššiu produktivitu a umožňujú tak veľmi pružne reagovať na meniace sa požiadavky zákazníkov.

TECHNICKÉ PARAMETRE

    Takumi G700 Takumi G1000
Pojazd os X mm 750 1020
Pojazd os Y mm 600 700
Pojazd os Z mm 500 500
Vzdialenosť čela vretena od stola mm 150-650 180-680
Rozmery pracovného stola mm 810x620 1050x700
Max. zaťaženie kg 500 800
T-drážky (šírka x rozteč x počet) - 18x125x5 18x125x6
Presnosť polohovania mm 0,008 0,008
Opakovaná presnosť polohovania mm 0,006 0,006
Pohon vretena - elektrovreteno elektrovreteno
Otáčky vretena ot/min 25000 25000
Výkon vretena kW 20/26 20/26
Kužel vretena - HSK-E50 HSK-E50
Rýchloposuv X/Y/Z m/min 30/30/30 30/30/30
Pracovný posuv mm/min 1-20000 1-20000
Výkon motora X/Y/Z kW 5,1/5,1/5,1 5,1/5,4/5,1
Typ výmenníka nástrojov - rotační rotační
Kapacita zásobníka ks 24 30
Max. priemer nástroja mm 75 (120) 75 (120)
Max. dĺžka nástroja mm 300 300
Max. hmotnosť nástroja kg 7 7
Prívodný tlak vzduchu bar 6 6
Spotreba el. energie kVA 50 50
Hmotnosť stroja kg 7000 9100
Zástavbové rozmery m 2,89x4,51x2,87 3,95x4,60x2,95


PRÍSLUŠENSTVO

Štandardná výbava

  • Riadiaci systém Heidenhain TNC 640

  • Priame lineárne odmeriavanie X/Y/Z

  • Konštrukcia stroja z Meehanitovej litiny

  • Systém centrálneho automatického mazania

  • Systém pre kompenzáciu tepelnej expanzie vretena

  • Výkonná externá jednotka na odsávanie prachových častic

  • Ručný nadstavec pre manuálne odsávanie

  • Prachotesné prevedenie vodiacich dráh

  • Dvojitý systém vedenia odsávania

  • Špeciálne úpravy guľôčkových skrutiek a vretena proti vnikaniu nečistôt

  • Klimatizácia elektrickej skrine

  • Integrovaný chladič oleja vretena

  • Hermeticky uzavretý pracovný priestor

  • Lineárne valčekové vedenie

  • Integrované ofukovanie vretena a nástroja tlakovým vzduchom

  • Pracovné osvetlenie

  • Indikačná lampa pracovného cyklu

  • Teleskopické ochranné kryty

  • Kotviace prvky a nivelačné podložky

  • Sada základného náradia

  • Ethernet karta & RS-232 C rozhrania

  • CE protokol

  • Návod k obsluhe

  • Záruka na stroj 1 rok


Opčná výbava

  • Ručné ovládacie koliečko X/Y/Z

  • Sonda pre meranie nástroja - Renishaw/BLUM/Heidenhain

  • Sonda pre meranie obrobku - Renishaw/BLUM/Heidenhain

  • Chladiaci systém pre guličkovú skrutku

  • Vysokootáčkové elektrovreteno IBAG 36000 ot/min
