Veľkorozmerný stroj na elektroerozívne rezanie drôtom s vysokou presnosťou a kvalitou, ktorú by ste očakávali od spoločnosti Sodick. Vysoká rýchlosť, presnosť a precíznosť s lineárnymi motormi a technológiou riadenia LP. Pevné modely možno priamo importovať, čím sa maximalizuje efektívnosť rezania, znižuje sa pracovný tok a chyby pri programovaní. V reakcii na rastúci dopyt po veľkých matriciach, ktorý podnietila obrovská popularita veľkoplošných televízorov, boli stroje AQ900L Premium, tiež vybavené zdrojom LP Power, navrhnuté špeciálne na obrábanie veľkých matríc pre veľkorozmerné komponenty, ako aj pre automobilové diely, ako sú prístroje, panely a nárazníky.

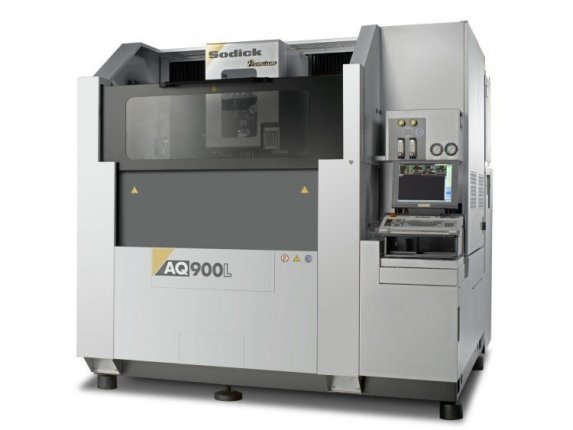

Sodick AQ900L Premium
TECHNICKÉ PARAMETRE
| Technické parametre | AQ900L | AQ1200L | AQ1500L |
|---|---|---|---|
| Pojazd osí X/Y/Z (mm) | 900x600x400 | 1200x800x400 | 1500x1000x600 |
| U,V pojazd osí (mm) | 920x620 | 1220x820 | 1520x1020 |
| Max hmotnosť obrobku (kg) | 2000 | 4000 | 8000 |
| Rozmery pracovnej nádrže (ŠxH, mm) | 1374x1133 | 1824x1400 | 2124x1600 |
| Max. rozmer obrobku (ŠxHxV, mm) | 1200x900x400 | 1600x1200x400 | 1900x950x600 |
| Vzdialenosť od podlahy po vrch stola (mm) | 1050 | 1200 | 1200 |
| Rozmery stroja (ŠxHxV,mm) | 2380x3150x2395 | 4140x3935x2510 | 5600x4435x2930 |
| Inštalačné rozmery stroja (ŠxHxV, mm) | 4685x5525x2780 | 5200x5200 | 6700x5765 |
| Hmotnosť stroja (kg) | 8000 | 11000 | 15000 |
| Uhol zúženia | ±30⁰ | ±30⁰ | ±30⁰ |
| Priemer drôtu (mm) | 0,15~0,33 | 0,15~0,33 | 0,15~0,33 |
| Napnutie drôtu (N) | 3~23 | 3~23 | 3~23 |
| Max.rýchlosť drôtu (mm/sec) | 420 | 420 | 420 |
| Tlak vzduchu | 0,5 Mpa, 30NL/min | ||
| Riadená os | 5 | 5 | |
| Dielektrická nádrž | AQ900L | AQ1200L | AQ1500L |
| Vonkajšie rozmery (ŠxH, mm) | 1374x1133 | 1824x1400 | 2124x1600 |
| Hmotnosť nádrže (kg) | 850 (hlavná) + 550 (sub) | 1030 (hlavná ) + 1010 (sub) | |
| Objem (l) | 1600 | 3000 | 5000 |
| Filtrácia | 3 vymeniteľné papierové filtre | 4 vymeniteľné papierové filtre | 4 vymeniteľné papierové filtre (vnútorný tlak) |
PRÍSLUŠENSTVO
Funkcie
- 10-ročná záruka na presnosť polohovania
- Lineárny motor (osi X, Y, U, V)
- Lineárne odmeriavanie
- Keramické komponenty
- Chladiaca jednotka lineárneho motora
- Vysokorýchlostný generátor LP2WH
- Inteligentný Q³vic EDW
- Diaľkový ovládač
- Softvér Esprit CAM offline (regionálna možnosť)
- Automatické dvere nádrže
- Mostík pracovného stojana
- Zlepšená jednoduchosť obsluhy
- Vysokorýchlostný obvod bez elektrolýzy
- Energeticky úsporný obvod
- SODICK Fine Corner Control
- FTII (funkcia Fine pick-up)
- Automatická kontrola hladiny vody
- Super jet AWT (automatický navliekač drôtu)
- Odstraňovač koncov drôtu
- Sekáč drôtu
- Prijímač pre max. 20 kg cievok drôtu
- Dielektrická chladiaca jednotka
- Stabilizátor napätia
- Rozhranie LAN
- 15" TFT obrazovka
- Sumárny hodinový merač
- Pracovné svetlo
- Port USB
Možnosti
- Taper flex 45 (na rezanie kužeľov do 45°)
- Osciloskop
- 6/8-osový simultánny (možnosť z výroby)
- Vlastná farba
- Otočný stôl WS4P/5P (indexovanie alebo simultánny pohyb)
katalóg
