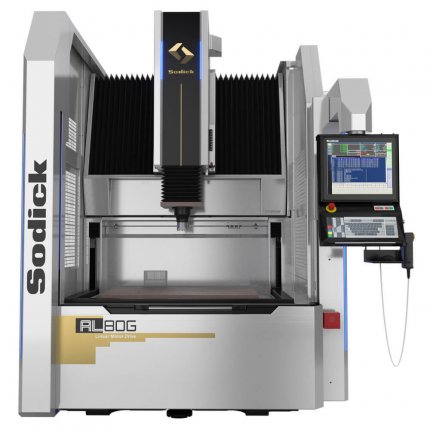

Sodick AL80G

V sortimente produktov Sodick je teraz k dispozícii AL80G, lineárny motorový pohon hĺbiaceho elektroerozívneho obrábania, ktorý obsahuje novú generáciu riadiacej jednotky SP od spoločnosti Sodick s generátorom inteligentných impulzov. Nový model je vybavený pokročilými technológiami a najnovšími inováciami spoločnosti Sodick na realizáciu bezkonkurenčného výkonu obrábania.

TECHNICKÉ PARAMETRE

STROJ AL40G AL60G AL80G AG100L AG200L
Pojazd osí X, Y, Z 400 x 300 x 270 mm 600 x 420 x 370 mm 850 x 520 x 420 mm 1 200 x 650 x 500 mm 2 000 x 1 200 x 800
Veľkosť keramického stola (ŠxH) 600 x 400 mm 750 x 550 mm 1 100 x 700 mm 1 600 x 1 000 mm 2 500 x 1 550
Veľkosť pracovnej nádrže (ŠxHxV) 750 x 620 x 350 mm 950 x 740 x 450 mm 1 400 x 950 x 500 mm 2 100 x 1 250 x 650 mm 3 000 x 1 800 x 1 000
Max. hmotnosť obrobku 550 kg 1 500 kg 3 000 kg 5 000 kg 10 000 kg
Max. hmotnosť elektródy 50 kg 50 kg 100 kg 100 kg 100 kg
Vzdialenosť podlaha - pracovný stôl 830 mm 850 mm 840 mm 940 mm 1 440 mm
Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) 1 675 x 2 600 x 2 330 mm 1 875 x 2 930 x 2 570 mm 2 160 x 3 225 x 2 900 mm 3 820 x 4 200 x 3 340 mm 4 770 x 5 220 x 4 605 mm
Zastavaný priestor 2 525 x 3 535 mm 2 600 x 3 850 mm 3 100 x 4 570 mm
Hmotnosť stroja (vrátane zdroja) 4 100 kg 5 350 kg 9 800 kg 12 500 kg 19 000 kg
Príkon stroja 3-fáza 50/60Hz 10 KVA 3-fáza 50/60Hz 10 KVA 3-fáza 50/60Hz 17 KVA
Riadené osi 4 4 4 4 4
Hladina kvapaliny v prac. nádrži (Min.-Max., mm):  100 - 300 150 - 400 150 - 450 325 - 600 520 - 950
Nádrž dielektrika AL40G AL60G AL80G AG100L AG200L
Celkový objem dielektrika 285 l 465 l 845 l 2770 l 7000 l
Dielektrická kvapalina olej olej olej olej olej

PRÍSLUŠENSTVO

Vlastnosti:

  • 10-ročná záruka na presnosť polohovania
  • Lineárny motor (os X/Y/Z)
  • Lineárne odmeriavanie (os X/Y/Z)
  • Keramické komponenty
  • Riadiaca jednotka pohybu Sodick
  • Chladiaca jednotka lineárneho motora
  • Jednotka chladenia dielektrickou kvapalinou
  • Obvod SVC
  • "SGF4" nano-výbojová jednotka
  • TMM4
  • Dokončovacie obvody BSN4
  • Riadiaca jednotka SP
  • 19" farebná obrazovka TFT
  • Inteligentný Q³vic EDM
  • Diaľkový ovládač
  • Softvér LN Professional AI na vyhľadávanie optimálneho stavu
  • 3-stranné stúpanie a klesanie woank
  • Upínacie skľučovadlo
  • Rozhranie LAN
  • USB port
  • Sumárny hodinový merač
  • Pracovné svetlo

Možnosti:

  • Os C SEC10 (20 ot./min.)
  • Jednotka ATC (6, 12, 16, 32 miest)
  • SCF72P Vysoko presná rotačná hlava (2000 ot./min.)
  • 40A posilňovač
  • Stôl dole 50 mm (voliteľná výbava z výroby)
  • Osciloskop
  • Aktívny reštart napájania (UPS)
  • Automatizačný systém
  • Súčasné ovládanie 8 osí SP-E (voliteľná výbava z výroby)
  • Vlastná farba
