Sodick AQ20L

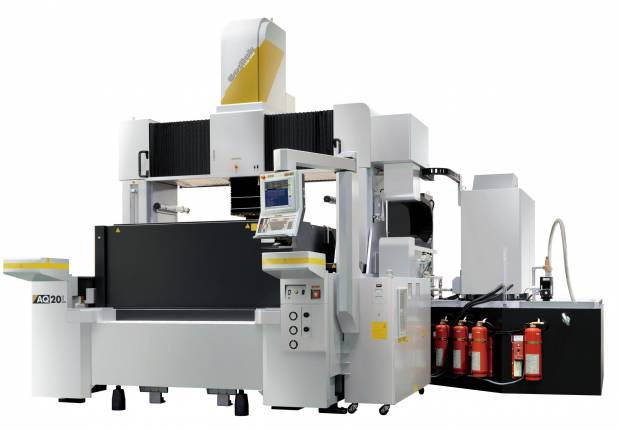

AQ20L je k dispozícii v sortimente lineárnych EDM spoločnosti Sodick pre ešte väčšie diely. Jeho pracovná nádrž je oddelená od strojovej jednotky; hmotnosť obrobku nemá vplyv na pohyb pohonu lineárneho motora, čo sľubuje maximálne využitie výkonu lineárnych motorov.

TECHNICKÉ PARAMETRE

Technické údaje AQ15L AQ20L
X/Y/Z pojazd osí (mm) 900x1500(+500)x600 1200x2000x600
Rozmery stola (ŠxH) 1000x2000 1500x2000
Rozmery pracovnej nádrže (ŠxH,mm) 1400x2590x800 1900x2590x800
Hladina kvapaliny v prac. Nádrži (Min.-Max., mm) 400 ~ 750 400 ~ 750
Maximálna hmotnosť obrobku (kg) 10000 10000
Maximálna hmotnosť elektródy (kg) 100 100
Vzdialenosť podlaha-pracovný stôl (mm) 1000 1000
Rozmery stroja (ŠxHxV,mm) 3050x5295x4220 3550x5785x4220
Tlak vzduchu 0,65 0,65
Hmotnosť stroja (kg) 18000 22000
otáčky vretena   2~20
Riadené osi 4 4
Rozlíšenie krokov 0,0001 0,0001
Dielektrická nádrž AQ15L
Objem kvapaliny (l) 4500 6000
Dielektrická kvapalina olej olej
Vonkajšie rozmery (ŠxHxV)mm 3050x2050x2550 3340x2450x2550
Hmotnosť ( prázdna nádž) 2200 3400
Filtrácia vymeniteľný papierový filter (MF-2400) 12 vymeniteľných papierových filtrov (MF-2400)

PRÍSLUŠENSTVO

Vlastnosti:

  • 10 rokov záruka na presnosť polohovania
  • Lineárny motor (os X/Y/Z)
  • Lineárne odmeriavanie (os X/Y/Z)
  • Keramické komponenty
  • Chladiaca jednotka lineárneho motora
  • Chladiaca jednotka s dielektrickou kvapalinou
  • Komunikačná technológia 1 Gbit/sec
  • Obvod SVC
  • "SGF Plus" nano-výbojová jednotka
  • Zlepšená jednoduchosť obsluhy
  • Diaľkový ovládač
  • Softvér LN Professional na vyhľadávanie optimálneho stavu
  • Upínacie skľučovadlo
  • Rozhranie LAN
  • Port USB
  • 15" TFT obrazovka
  • Pracovné svetlo

Možnosti:

  • Os C SEC10 (20 ot./min.)
  • Jednotka ATC (8, 16, 32 miest)
  • SCF72P Vysoko presná rotačná hlava (2000 ot./min.)
  • 80A posilňovač
  • Obvod STP (na rezanie tvrdých kovov)
  • Osciloskop
  • Aktívny reštart napájania (UPS)
  • Inteligentný Q³vic EDM
  • Automatizačný systém
  • Súčasné ovládanie 8 osí LN20 (voliteľné z výroby)
  • Vlastná farba
