Veľkorozmerné zápustkové elektroiskrové obrábanie, ktoré sa špecializuje na vysoko efektívnu výrobu veľkorozmerných foriem, napríklad pre automobilové diely a veľké ploché zobrazovacie panely, čo umožňuje plne využiť vysokú rýchlosť a presnosť obrábania strojov s lineárnym motorovým pohonom.

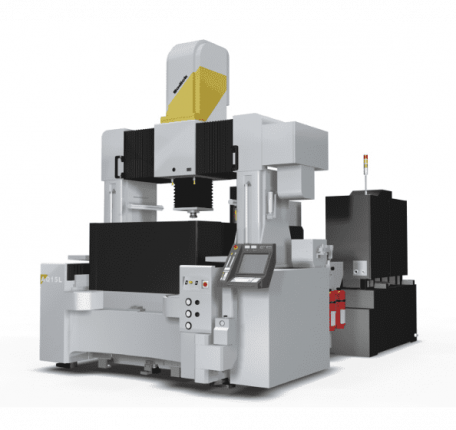

Sodick AQ15L
TECHNICKÉ PARAMETRE
| Technické údaje | AQ15L | AQ20L |
|---|---|---|
| X/Y/Z pojazd osí (mm) | 900x1500(+500)x600 | 1200x2000x600 |
| Rozmery stola (ŠxH) | 1000x2000 | 1500x2000 |
| Rozmery pracovnej nádrže (ŠxH,mm) | 1400x2590x800 | 1900x2590x800 |
| Hladina kvapaliny v prac. Nádrži (Min.-Max., mm) | 400 ~ 750 | 400 ~ 750 |
| Maximálna hmotnosť obrobku (kg) | 10000 | 10000 |
| Maximálna hmotnosť elektródy (kg) | 100 | 100 |
| Vzdialenosť podlaha-pracovný stôl (mm) | 1000 | 1000 |
| Rozmery stroja (ŠxHxV,mm) | 3050x5295x4220 | 3550x5785x4220 |
| Tlak vzduchu | 0,65 | 0,65 |
| Hmotnosť stroja (kg) | 18000 | 22000 |
| otáčky vretena | 2~20 | |
| Riadené osi | 4 | 4 |
| Rozlíšenie krokov | 0,0001 | 0,0001 |
| Dielektrická nádrž AQ15L | ||
| Objem kvapaliny (l) | 4500 | 6000 |
| Dielektrická kvapalina | olej | olej |
| Vonkajšie rozmery (ŠxHxV)mm | 3050x2050x2550 | 3340x2450x2550 |
| Hmotnosť ( prázdna nádž) | 2200 | 3400 |
| Filtrácia | vymeniteľný papierový filter (MF-2400) | 12 vymeniteľných papierových filtrov (MF-2400) |
PRÍSLUŠENSTVO
Vlastnosti:
- 10 rokov záruka na presnosť polohovania
- Lineárny motor (os X/Y/Z)
- Lineárne odmeriavanie (os X/Y/Z)
- Keramické komponenty
- Chladiaca jednotka lineárneho motora
- Chladiaca jednotka s dielektrickou kvapalinou
- Obvod SVC
- Jednotka "SGF" s nanoopotrebením
- NC ovládací panel
- Diaľkový ovládač
- Softvér LN assist na vyhľadávanie optimálneho stavu
- Upínacie skľučovadlo
- Rozhranie LAN
- USB port
- Sumárny hodinový merač
- Pracovné svetlo
- Posilňovač vzduchu
Možnosti:
- Os C SEC10 (20 ot./min.)
- Jednotka ATC (8, 16, 32 miest)
- SCF72P Vysoko presná rotačná hlava (2000 ot./min.)
- Posilňovač 80A
- Obvod STP (na rezanie tvrdých kovov)
- Osciloskop
- Aktívny reštart napájania (UPS)
- Inteligentný Q³vic EDM
- Automatizačný systém
- Súčasné ovládanie 8 osí LN20 (voliteľné z výroby)
- Vlastná farba
