V sortimente produktov Sodick je teraz k dispozícii AL60G, lineárny motorový pohon hĺbiaceho elektroerozívneho obrábania, ktorý obsahuje novú generáciu riadiacej jednotky SP od spoločnosti Sodick s generátorom inteligentných impulzov. Nový model je vybavený pokročilými technológiami a najnovšími inováciami spoločnosti Sodick na realizáciu bezkonkurenčného výkonu obrábania.

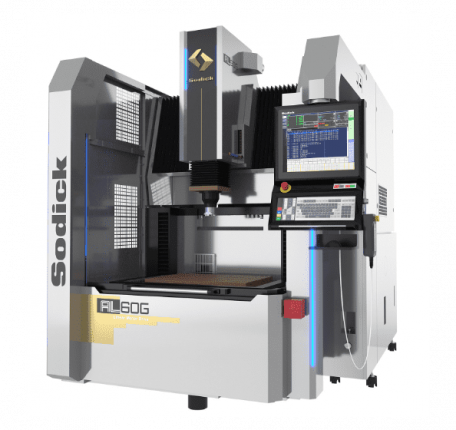

Sodick AL60G
TECHNICKÉ PARAMETRE
| STROJ | AL40G | AL60G | AL80G | AG100L | AG200L |
|---|---|---|---|---|---|
| Pojazd osí X, Y, Z | 400 x 300 x 270 mm | 600 x 420 x 370 mm | 850 x 520 x 420 mm | 1 200 x 650 x 500 mm | 2 000 x 1 200 x 800 |
| Veľkosť keramického stola (ŠxH) | 600 x 400 mm | 750 x 550 mm | 1 100 x 700 mm | 1 600 x 1 000 mm | 2 500 x 1 550 |
| Veľkosť pracovnej nádrže (ŠxHxV) | 750 x 620 x 350 mm | 950 x 740 x 450 mm | 1 400 x 950 x 500 mm | 2 100 x 1 250 x 650 mm | 3 000 x 1 800 x 1 150 |
| Max. hmotnosť obrobku | 550 kg | 1 500 kg | 3 000 kg | 5 000 kg | 10 000 kg |
| Max. hmotnosť elektródy | 50 kg | 50 kg | 100 kg | 100 kg | 100 kg |
| Vzdialenosť podlaha - pracovný stôl | 830 mm | 850 mm | 840 mm | 940 mm | 1 440 mm |
| Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) | 1 675 x 2 600 x 2 330 mm | 1 875 x 2 930 x 2 570 mm | 2 150 x 3 300 x 2 900 mm | 3 820 x 4 200 x 3 340 mm | 4 770 x 5 220 x 4 605 mm |
| Zastavaný priestor | 2 525 x 3 535 mm | 2 600 x 3 850 mm | 3 100 x 4 570 mm | ||
| Hmotnosť stroja (vrátane zdroja) | 4 100 kg | 5 350 kg | 9 800 kg | 12 500 kg | 19 000 kg |
| Príkon stroja | 3-fáza 50/60Hz 10 KVA | 3-fáza 50/60Hz 10 KVA | 3-fáza 50/60Hz 17 KVA | ||
| Riadené osi | 4 | 4 | 4 | 4 | 4 |
| Hladina kvapaliny v prac. nádrži (Min.-Max., mm): | 100 - 300 | 150 - 400 | 150 - 450 | 325 - 600 | 520 - 950 |
| Nádrž dielektrika | AL40G | AL60G | AL80G | AG100L | AG200L |
| Celkový objem dielektrika | 285 l | 465 l | 1000 l | 2770 l | 7000 l |
| Dielektrická kvapalina | olej | olej | olej | olej | olej |
PRÍSLUŠENSTVO
Vlastnosti:
- 10-ročná záruka na presnosť polohovania
- Lineárny motor (os X/Y/Z)
- Lineárne odmeriavanie (os X/Y/Z)
- Keramické komponenty
- Riadiaca jednotka pohybu Sodick
- Chladiaca jednotka lineárneho motora
- Jednotka chladenia dielektrickou kvapalinou
- Obvod SVC
- "SGF4" nano-výbojová jednotka
- TMM4
- Dokončovacie obvody BSN4
- Riadiaca jednotka SP
- 19" farebná obrazovka TFT
- Inteligentný Q³vic EDM
- Diaľkový ovládač
- Softvér LN Professional AI na vyhľadávanie optimálneho stavu
- 3-stranné stúpanie a klesanie woank
- Upínacie skľučovadlo
- Rozhranie LAN
- USB port
- Sumárny hodinový merač
- Pracovné svetlo
Možnosti:
- Os C SEC10 (20 ot./min.)
- Jednotka ATC (6, 12, 16, 32 miest)
- SCF72P Vysoko presná rotačná hlava (2000 ot./min.)
- 40A posilňovač
- Stôl dole 50 mm (voliteľná výbava z výroby)
- Osciloskop
- Aktívny reštart napájania (UPS)
- Automatizačný systém
- Súčasné ovládanie 8 osí SP-E (voliteľná výbava z výroby)
- Vlastná farba
