Spoločnosť Sodick predstavuje veľký stroj AG Sinker-EDM AG100L. Netreba zdôrazňovať, že tento model je vybavený všetkými technológiami vlastnej výroby spoločnosti Sodick. Rad AG sa vyznačuje technológiou lineárneho pohonu a zjednodušenými ovládacími mechanizmami, ktoré zabezpečujú priame prepojenie medzi pohonom a ovládaním. To zaisťuje najrýchlejšiu možnú odozvu servopohonu a optimálne iskriská za každých okolností.

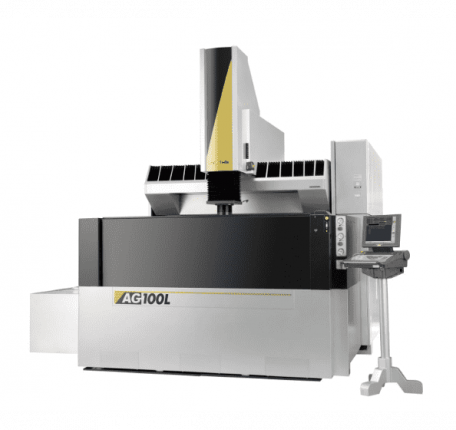

Sodick AG100L
TECHNICKÉ PARAMETRE
| STROJ | AL40G | AL60G | AL80G | AG100L | AG200L |
|---|---|---|---|---|---|
| Pojazd osí X, Y, Z | 400 x 300 x 270 mm | 600 x 420 x 370 mm | 850 x 520 x 420 mm | 1 200 x 650 x 500 mm | 2 000 x 1 200 x 800 |
| Veľkosť keramického stola (ŠxH) | 600 x 400 mm | 750 x 550 mm | 1 100 x 700 mm | 1 600 x 1 000 mm | 2 500 x 1 550 |
| Veľkosť pracovnej nádrže (ŠxHxV) | 750 x 620 x 350 mm | 950 x 740 x 450 mm | 1 400 x 950 x 500 mm | 2 100 x 1 250 x 650 mm | 3 000 x 1 800 x 1 150 |
| Max. hmotnosť obrobku | 550 kg | 1 500 kg | 3 000 kg | 5 000 kg | 10 000 kg |
| Max. hmotnosť elektródy | 50 kg | 50 kg | 100 kg | 100 kg | 100 kg |
| Vzdialenosť podlaha - pracovný stôl | 830 mm | 850 mm | 840 mm | 940 mm | 1 440 mm |
| Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) | 1 675 x 2 600 x 2 330 mm | 1 875 x 2 930 x 2 570 mm | 2 150 x 3 300 x 2 900 mm | 3 820 x 4 200 x 3 340 mm | 4 770 x 5 220 x 4 605 mm |
| Zastavaný priestor | 2 525 x 3 535 mm | 2 600 x 3 850 mm | 3 100 x 4 570 mm | ||
| Hmotnosť stroja (vrátane zdroja) | 4 100 kg | 5 350 kg | 9 800 kg | 12 500 kg | 19 000 kg |
| Príkon stroja | 3-fáza 50/60Hz 10 KVA | 3-fáza 50/60Hz 10 KVA | 3-fáza 50/60Hz 17 KVA | ||
| Riadené osi | 4 | 4 | 4 | 4 | 4 |
| Hladina kvapaliny v prac. nádrži (Min.-Max., mm): | 100 - 300 | 150 - 400 | 150 - 450 | 325 - 600 | 520 - 950 |
| Nádrž dielektrika | AL40G | AL60G | AL80G | AG100L | AG200L |
| Celkový objem dielektrika | 285 l | 465 l | 1000 l | 2770 l | 7000 l |
| Dielektrická kvapalina | olej | olej | olej | olej | olej |
PRÍSLUŠENSTVO
Vlastnosti:
- 10 rokov záruka na presnosť polohovania
- Lineárny motor (os X/Y/Z)
- Lineárne odmeriavanie (os X/Y/Z)
- Keramické komponenty
- Chladiaca jednotka lineárneho motora
- Chladiaca jednotka s dielektrickou kvapalinou
- Obvod SVC
- Jednotka "SGF2" s nanoopotrebením
- Generátor TMM3
- Zlepšená jednoduchosť prevádzky
- Diaľkový ovládač
- Softvér LN Professional na vyhľadávanie optimálnych podmienok
- Upínacie skľučovadlo
- Rozhranie LAN
- Port USB
- 15" obrazovka TFT
- Pracovné svetlo
Možnosti:
- Os C SEC10 (20 ot./min.)
- Jednotka ATC (6, 16, 32 miest)
- SCF72P Vysoko presná rotačná hlava (2000 ot./min.)
- 80A posilňovač
- Obvod STP (na rezanie tvrdých kovov)
- Osciloskop
- Aktívny reštart napájania (UPS)
- Inteligentný Q³vic EDM
- Automatizačný systém
- Súčasné ovládanie 8 osí LN20 (voliteľné z výroby)
- Vlastná farba
