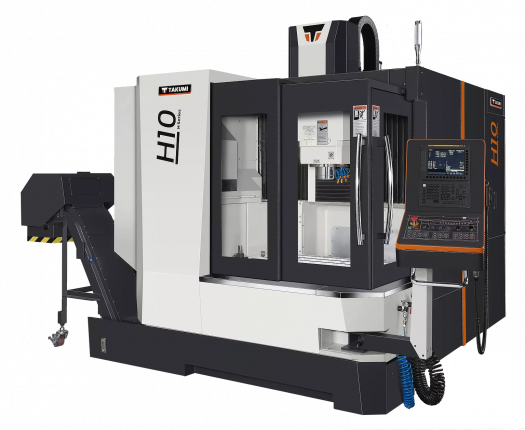

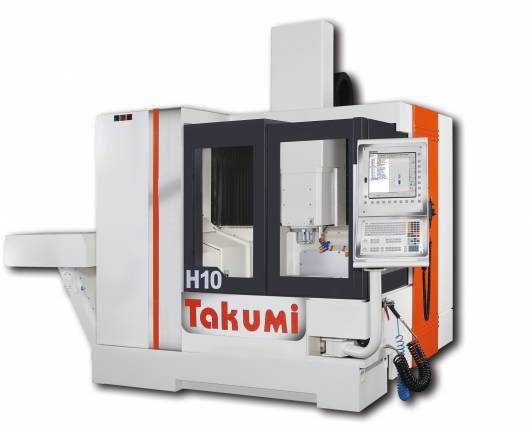

Takumi H10

Rad H je svojou špeciálnou mostovou konštrukciou a výbavou určený pre tie najnáročnejšie frézovacie operácie vyžadujúce vysokú presnosť, rýchlosť a kvalitu povrchu. Vysoký výkon týchto strojov je vhodný nielen pre využívanie vysokorýchlostného obrábania, ale vďaka prvotriednej, tuhej a odolnej konštrukcii nájdu uplatnenie aj pri náročných hrubovacích operáciách, sprevádzanými vysokými posuvmi, veľkou šírkou záberu a ďalšími špecifickými reznými podmienkami, ktoré sú veľmi náročné na celkovú stabilitu a dynamiku stroja.

TECHNICKÉ PARAMETRE

    Takumi H6 Takumi H10 Takumi H12E Takumi H16
Pojazd os X mm 600 1020 1250 1600
Pojazd os Y mm 600 700 950 1300
Pojazd os Z mm 350 500 580 700
Vzdialenosť čela vretena od stola mm 120-470 180-680 200-780 150-850
Vzdialenosť medzi stĺpmi mm 680 1080 1060 1500
Rozmery pracovného stola mm 600x600 1050x700 1360x960 1900x1300
Max. zaťaženie kg 500 800 2000 6000
Pohon vretena - priamy pohon priamy pohon priamy pohon priamy pohon
Otáčky vretena; výkon vretena ot/min; kW 36000; 12/15 15000; 10/14 15000; 10/14 15000; 10/14
Otáčky vretena; výkon vretena ot/min; kW 42000; 11/13,5 15000; 20/34 15000; 20/34 15000; 22/34
Otáčky vretena; výkon vretena ot/min; kW 24000; 10/12 20000/25/35 20000; 25/35 20000; 25/35
Otáčky vretena; výkon vretena ot/min; kW 30000; 12/15 24000/30/45 24000; 30/45 24000; 25/39
Rýchloposuv X/Y/Z m/min 30/30/30 30/30/30 30/30/30 30/30/30
Rezný posuv X/Y/Z mm/min 12 20 20 20
Typ výmenníka nástrojov    automatický automatický automatický automatický
Kapacita zásobníka ks 20 30 30 30
Max. priemer nástroja mm 75 75 75 75
Max. priemer nástroja priľahlá pozícia prázdna  mm 100 120 120 120
Max. dĺžka nástroja mm 200 300 300 300
Max. hmotnosť nástroja kg 1,5 7 7 7
Prívodný tlak vzduchu bar 6 6 6 6
Spotreba el. energie kVA 30/50 50/72 60/37 71/160
Hmotnosť stroja kg 5500 9100 9810 20000
Zástavbové rozmery m 4,12x3,22x2,66 4,52x4,29x2,83 4,73x4,23x3,15 4,84x5,11x3,94


PRÍSLUŠENSTVO

Štandard

  • H6: Heidenhain iTNC 620 Riadiaci systém
  • H10-H52: Heidenhain iTNC 640 Riadiaci systém
  • Systém tepelnej kompenzácie vretena
  • Preplachovanie triesky
  • Chladenie vretena
  • Úplný kryt
  • Programovateľné obrábanie vzduchom
  • Zariadenie na tvorbu olejovej hmly
  • Pištoľ na umývanie a vzduchová pištoľ
  • Dopravník triesok a vozík
  • H10: Rozhranie Ethernet
  • H10: 15 000 ot/min, CAT/BT40, radové vreteno
  • H10: Chladiaca kvapalina cez vreteno (CTS 30bar)
  • Manuálny generátor pluse (MPG)
  • Lineárne váhy

Opcia

  • Otočný stôl (4./5. os)
  • Dotyková sonda na meranie nástroja
  • Systém na meranie dielov sondou
  • Zariadenie na tvorbu olejovej hmly
  • Zberač olejovej hmly
  • Škrabkový dopravník
  • Výrobný balík Knoll
  • Obtokový filter
  • Rotoclear
  • H10: Chladiaci systém s guľovou skrutkou
