XXXL EDM hĺbička poháňaná lineárnym motorom

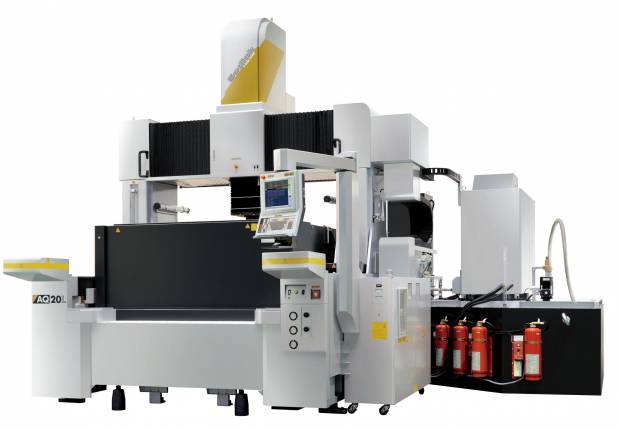

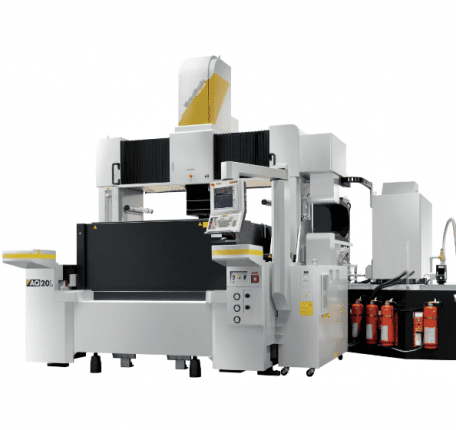

Hĺbička Sodick AQ20L je určená pre efektívne obrábanie ešte väčších obrobkov než doteraz. Jej pracovná nádrž je oddelená od samotného stroja. Hmotnosť obrábaného kusu tým pádom nemá žiadny vplyv na rýchlosť pohybu lineárnych motorov a tým je zaistené maximálne využitie výhod tohto systému.
Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.
| STROJ | AQ 15L | AQ 20L |
|---|---|---|
| Pojazd osí X, Y, Z | 900 x 1 500 (+500) x 600 mm | 1 200 x 2 000 x 600 mm |
| Veľkosť keramického stola (ŠxH) | 1 000 x 2 000 mm | 1 500 x 2 000 mm |
| Veľkosť pracovnej nádrže (ŠxHxV) | 1 400 x 2 500 x 800 mm | 1 900 x 2 590 x 800 mm |
| Max. hmotnosť obrobku | 10 000 kg | 10 000 kg |
| Max. hmotnosť elektródy | 100 kg | 100 kg |
| Hladina kvapaliny v pracovnej nádrži (min. - max.) | 400 - 750 mm | 400 - 750 mm |
| Objem pracovnej nádrže | 3 000 l | 4 000 l |
| Vzdialenosť od stola k elektróde EROWA COMBI | 600 - 1 200 mm | 600 - 1 200 mm |
| Vzdialenosť od stola k elektróde EROWA ITS | 600 - 1 200 mm | 600 - 1 200 mm |
| Vzdialenosť od stola k elektróde 3R COMBI | 583 - 1 183 mm | 583 - 1 183 mm |
| Vzdialenosť od stola k elektróde 3R MACRO | 583 - 1 183 mm | 583 - 1 183 mm |
| Vzdialenosť podlaha - pracovný stôl | 1 000 mm | 1 000 mm |
| Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) | 3 050 x 5 180 x 4 220 mm | 3 550 x 5 785 x 4 220 mm |
| Zastavaný priestor | 4 100 x 6 800 mm | 4 600 x 7 250 mm |
| Hmotnosť stroja (vrátane zdroja) | 18 000 kg | 22 000 kg |
| Tlak vzduchu | 0.65 MPa | 0.65 MPa |
| Príkon stroja | 3-fáza 50/60Hz 16 KVA | 3-fáza 50/60Hz 23 KVA |
| Nádrž dielektrika | AQ 15L | AQ 20L |
| Veľkosť nádrže dielektrika (ŠxHxV) | 3 050 x 2 050 x 2 550 mm | 3 340 x 2 450 x 2 550 mm |
| Hmotnosť prázdnej nádrže dielektrika | 2 200 kg | 3 400 kg |
| Objem dielektrika | 4 500 l | 6 000 l |
| Filtrácia |
12 vymeniteľných papierových filtrov (vnútorne tlakované) |
12 vymeniteľných papierových filtrov (vnútorne tlakované) |
