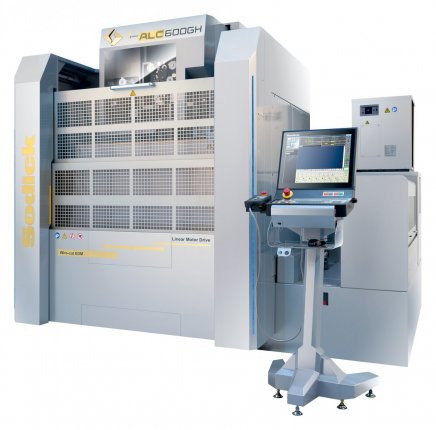

Sodick ALC600GH

Na základe najnovších digitálnych inovácií v technológiách generátora a využitia pokročilých materiálov elektród vykazuje nová rada strojov významný pokrok v rýchlosti rezania, presnosti a kvalite povrchu. Tieto vynikajúce výsledky bolo možné dosiahnuť vďaka 15-ročným skúsenostiam so lineárnymi technológiami Sodick.

Na využitie všetkých výhod, ktoré ponúka digitálny generátor Smart Pulse a systém lineárnych pohonov spoločnosti Sodick, bol potrebný nový návrh konštrukcie stroja.

Výsledkom je nový, plne uzavretý stroj, ktorý navyše využíva moderné rozhranie v podobe 19-palcového farebného dotykového displeja.

TECHNICKÉ PARAMETRE

Technické parametre ALC400G iG+E ALC600GH ALC600G iG+E ALC400P iG+E ALC600P iG+E ALC800G iG+E ALC800GH
Pojazd osí X,Y, a z (mm) 400x300x250 600x400x500 600x400x350 400x300x250 600x400x350 800x600x500 (Z 800mm opcia) 800x600x500 (Z 800 opcia)
U,V pojazd osí (mm) 150x150 150x150 150x150 150x150 150x150 200x200 200x200
Rozmery pracovnej nádrže (ŠxHxV, mm) 850x610 1050X710 1050X710 850x610 1050x710 1410x1110 1410x1110
Vzdialenosť od podlahy po vrch stola (mm) 995 995 995 995 995 995 995
Rozmery stroja (ŠxHxV,mm) 2190x2590x2230 2575x2945x2345 2575x2945x2345 2190x2590x2230 2575x2945x2345 3395x3640x2780 3395x3640x2780
Inštalačné rozmery stroja (ŠxH, mm) 3425x3850 mm 4125x4345 mm 3860x4245 3425x3850 3860x4245 4675x5050 4675x5050
Hmotnosť stroja (kg) 3350 5080 4600 3400 4600 6000 6000
Uhol zúženia ±25⁰ ±25⁰(±45⁰ opcia) ±25⁰ ±25⁰(±45⁰) ±25⁰(±45⁰) ±25⁰ ±25⁰
Priemer drôtu (mm) 0,1~0,3 0,1~0,3 0,1~0,3 0,1~0,3 0,1~0,3 0,1~0,3 0,1~0,3
Napnutie drôtu (N) 3~23 N 3~23 N 3~23 3~23 3~23N 3~23 3~23
Max.rýchlosť drôtu(mm/sec) 420 420 mm/sec 420 420 420 mm/sec 420 420
Max.hmotnosť obrobku (kg) 500kg 1000 - 500 1000 3000 3000
Max-cievka drôtu (kg) - 20 - - - - -
Celkový príkon 3-fázy 50/60Hz 13KVA 3-fázy 50/60Hz 13KVA 3-fázy 50/60Hz 13KVA 3-fázy 50/60Hz 13KVA 3-fázy 50/60Hz 13KVA 3-fázy 50/60Hz 13KVA -
Dielektrická nádrž ALC400G iG+E ALC600GH ALC600G iG+E ALC400P iG+E ALC600P iG+E ALC800G iG+E ALC800GH
Vonkajšie rozmery (ŠxHxV) 775x2250x2205 1165x2400 870x2605 775x2250 870x2605 1505x3060 1505x3060
Hmotnosť nádrže (kg) 450 705 500 450 500 800 800
Objem (l) 790 1010 1000 790 1000 1500 1500
Filtrácia 4 vymeniteľné papierové filtre (vnútorný tlak) 4 vymeniteľné papierové filtre (vnútorný tlak) 4 vymeniteľné papierové filtre (vnútorný tlak) 4 vymeniteľné papierové filtre (vnútorný tlak) 4 vymeniteľné papierové filtre (vnútorný tlak) 4 vymeniteľné papierové filtre (vnútorný tlak) 4 vymeniteľné papierové filtre (vnútorný tlak)

PRÍSLUŠENSTVO

Standardní výbava

  • 10letá záruka na přesnost polohování
  • Lineární motor (osy X, Y, U, V)
  • Absolutní lineární pravítka (osy X, Y, U, V)
  • Keramická pracovní zóna
  • Dálkový ovladač
  • Třístranná pracovní nádrž - automaticky ovládaná
  • Vylepšené jednoduché ovládání
  • Pokročilá regulace napětí drátu
  • Čtyřnásobný filtrační systém
  • Generátor SPW
  • SODICK Fine Corner Control
  • Obvod pro úsporu energie
  • Digitální systém PIKA W Plus pro super povrchovou úpravu
  • Technologie StepCut
  • Automatická kontrola hladiny vody
  • Pevná tryska AWT (automatické navlékání drátu)
  • Odstraňovač konců drátu
  • Chladicí jednotka dielektrika
  • Stabilizátor napětí
  • Rozhraní LAN
  • 19" barevná obrazovka TFT
  • Inteligentní Q3vic EDW - programování přímo na stroji z 3D modelů
  • Antivirový software
  • Port USB
  • Pracovní světlo
  • Vestavěný 20kg podavač drátu



katalóg

  • PROSPEKT NA STIAHNUTIE PDF
