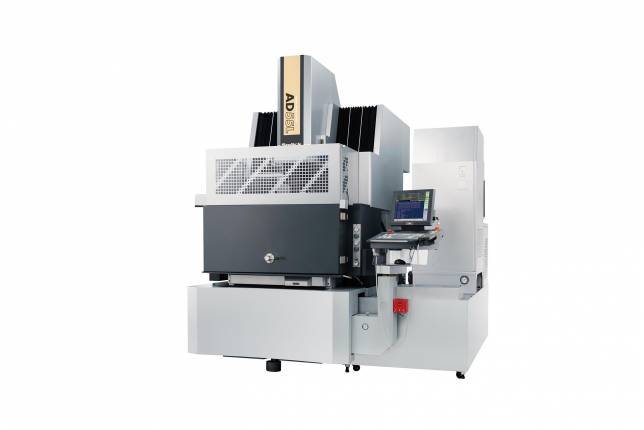

Hĺbiace elektroiskrové obrábanie s dynamickou odozvou lineárnej technológie - séria Sodick AD stanovila nový štandard v kategórii strojov základnej triedy. Je vybavený všetkými najnovšími technológiami, ako sú lineárne motory, keramika, regulátor pohybu a vypúšťacia jednotka.
TECHNICKÉ PARAMETRE
Technické údaje | AD35L | AD55L |
---|---|---|
X/Y/Z pojazd osí (mm) | 350x250x270 | 600x400x400 |
Rozmery stola (ŠxH) | 600x400 | 750x550 (keramický) |
Rozmery pracovnej nádrže (ŠxHxV, mm) | 975x555x350 | 1200x800x500 |
Hladina kvapaliny v prac. Nádrži (Min.-Max., mm) | 170 ~ 300 | 170 ~ 450 |
Objem pracovnej nádrže (l) | 180 | 470 |
Maximálna hmotnosť obrobku (kg) | 550 | 1000 |
Maximálna hmotnosť elektródy (kg) | 50 | 50 |
Vzdialenosť podlaha-pracovný stôl (mm) | 810 | 900 |
Rozmery stroja (ŠxHxV,mm) | 2080x1955x2350 | 2515x2325x2720 |
Zastavaný priestor (mm) | 2800x2900 | 3300x3400 |
Hmotnosť stroja (kg) | 3200 | 4600 |
Tlak vzduchu | 0,65MPa | 0,65Mpa |
Prietok vzduchu | 100 NL/min | 100 NL/min |
Príkon stroja | 3-fázy 50/60Hz, 10 KVA | 3-fázy 50/60HZ, 10 KVA |
Dielektrická nádrž | ||
Vonkajšie rozmery (ŠxHxV, mm) | 800x1705x2125 | 1050x2005x2140 |
Hmotnosť nádrže (prázdnej, kg) | 840 (vrátane zdroja napájania) | 1200 (vrátane zdroja napájania) |
Objem kvapaliny (l) | 400 | 800 |
Filtrácia | 2 vymeniteľné papierové filtre (MF-2400) | 2 vymeniteľné papierové filtre (MF-2400) |
Dielektrická kvapalina | Olej |
PRÍSLUŠENSTVO
Funkcie
- 10-ročná záruka na presnosť polohovania
- Lineárne motory (osi X, Y, Z)
- Lineárne odmeriavanie (os X,Y,Z)
- Riadiaca jednotka Sodick Motion
- LN Professional
- Chladiaca jednotka lineárneho motora
- Keramická pracovná zóna
- Diaľkový ovládač
- USB port
- Shuttle ATC (6 staníc)
- Os C (SEC10)
- Obvod SGF Plus
- 15" dotykový TFT displej
- Dielektrická chladiaca jednotka
- Automatický regulátor napätia
- Papierový filter (2)
- Hasiaci prístroj
- Myš
- Pripojenie LAN
- Súprava náradia
- Pracovné svetlo
MATERIÁL ELEKTRÓDY meď - volfrám
- Počet: 3 elektródy
- Obrobok: karbid
- Rezanie: φ 5,24 mm, hĺbka
- Rozmer: 15 mm
- Povrchová úprava: 0,61 μ mRa (4,09 μ mRz)
- Elektróda: 0,12 mm/strana
- Poddimenzovanie:
