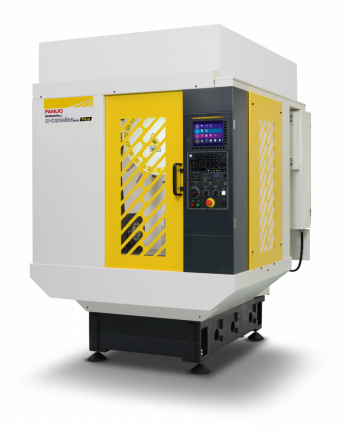

Fanuc ROBODRILL 𝛼-D21M𝑖B5

Vďaka štandardnému zdvihu sú tieto stroje stelesnením univerzálnych vertikálnych obrábacích centier. Vynikajúco zvyšujú produktivitu pri rôznych úlohách frézovania a vŕtania, ktoré si vyžadujú vysokú presnosť, flexibilitu a spoľahlivosť. Vďaka širokej škále možností sa ľahko prispôsobia rôznym požiadavkám.

TECHNICKÉ PARAMETRE

ROBODRILL rada 𝛼-D𝑖B   𝛼-D21S𝑖B5 𝛼-D21M𝑖B5 𝛼-D21L𝑖B5
Pojazd X/Y/Z mm 300x300(+100)x330 500x400x330 700x400x330
Max. dĺžka nástroja (0-24 000 ot./min.) mm 190 250 250
Max. priemer nástroja mm 80 80 80
Veľkosť stola mm 630x330 650x400 850x410
Max. zaťaženie stola kg 200 300 300
Max. hmotnosť nástroja (0-24 000 ot./min.) kg 3 3 3
Vzdialenosť od hrotu vretena ku stolu (s HC100) mm 250-580 250-580 250-580
Riadenie   31𝑖-B5 31𝑖-B5 31𝑖-B5
Rýchlosť vretena rqm 10000/24000 10000/24000 10000/24000
Zaťaženie vretena 10 000ot./min. (1 min.) Nm/kW 80 I 14.2 80 I 14.2 80 I 14.2
Zaťaženie vretena 10 000ot./min. (trvalý provoz) Nm/kW 13.6 I 4 13.6 I 4 13.6 I 4
Zaťaženie vretena 24 000 ot./min. (1 min.) Nm/kW 35 I 26 35 I 26 35 I 26
Zaťaženie vretena 24 000 ot./min. (trvalý provoz) Nm/kW 7.5 I 5.5 7.5 I 5.5 7.5 I 5.5
Rýchly posuv vo všetkých osiach m/min 54 54 54
Programovateľný rezný posuv mm/min 30000 30000 30000
Zrýchlenie X/Y/Z(G) (zaťaženie stola 100kg, nástroj 2kg)   1.6/1.2/1.6 1.6/1.2/1.6 1.4/1.0/1.6
Počet nástrojov   21 21 21
Doba výmeny nástroja (nástroj 2 kg) (od obrábania po obrábanie) s 1.6 1.6 1.6
Držiak vretena BT30/SK30 DIN 69871   dostupné dostupné dostupné
Držiak vretena BBT30   voliteľné voliteľné voliteľné
Presnosť polohovania (ISO230-2:1988) mm

< 0.006

 < 0.006

< 0.006
Opakovateľná presnosť (ISO230-2:1997,2006) mm < 0.004 < 0.004 < 0.004
Spotreba stlačeného vzduchu L/min I Mpa 150 I 0.35-0.55 150 I 0.35-0.55 150 I 0.35-0.55
Hmotnosť stroja / s DDR-T𝑖B   2/2.2 2/2.2 2.1/2.3
