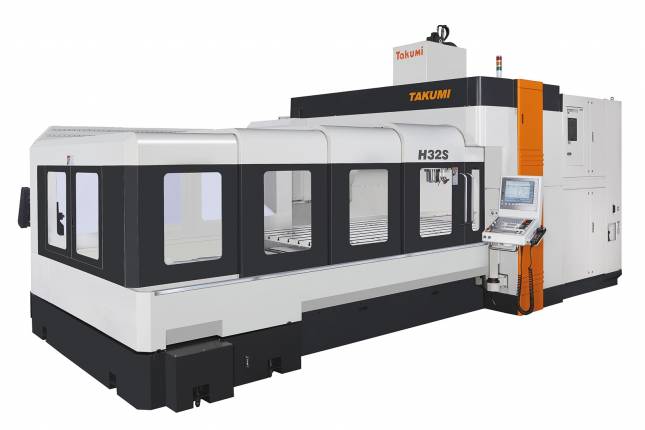

Takumi H32S

Spoločnosť TAKUMI sa venuje vývoju, výrobe a aplikačným technológiám vysokorýchlostných obrábacích centier už od roku 1988. Je zameraná na zákazníka, a preto sú všetky jej výrobky navrhnuté v úzkej spolupráci so širokým spektrom zákazníkov na mnohých trhoch. Spoločnosť Takumi buduje dlhodobé partnerstvá s hlavnými dodávateľmi a všetky časti strojov sú od prvotriednych výrobcov.

Na základoch všeobecných zásad "rešpektu, tímovej práce, inovácií a služieb" tím profesionálov Takumi vyvíja vertikálne obrábacie centrá, vysokorýchlostné dvojstĺpové obrábacie centrá a päť-osé obrábacie centrá. Spoločnosť sa zameriava na poskytovanie kompletného radu produktov a splnenie najrôznejších potrieb zákazníkov.

TECHNICKÉ PARAMETRE

		Takumi H22S	Takumi H22T	Takumi H32S	Takumi H32T	Takumi H42S	Takumi H52S
Pojazd os X	mm	2200	2200	3200	3200	4200	5200
Pojazd os Y	mm	1650	2250	1650	1650	1600	1600
Pojazd os Z	mm	800	800	800	800	800	800
Vzdialenosť čela vretena od stola	mm	150-950	150-950	150-950	150-950	150-950	150-950
Vzdialenosť medzi stĺpmi	mm	1750	2350	1750	2350	1750	1750
Rozmery pracovného stola	mm	2400x1600	2400x2100	3320x1600	3320x2100	4240X1600	5160X1600
Max. zaťaženie	kg	8000	8000	8500	8500	9000	9500
Pohon vretena	-	priamy pohon	priamy pohon	priamy pohon	priamy pohon	priamy pohon	priamy pohon
Otáčky vretena; výkon vretena	ot/min; kW	15000; 10/14	15000; 10/14	15000; 10/14	15000; 10/14	15000; 10/14	15000; 10/14
Otáčky vretena; výkon vretena	ot/min; kW	15000; 10/30,8	15000; 10/30,8	15000; 10/30,8	15000; 10/30,8	15000; 10/30,8	15000; 10/30,8
Otáčky vretena; výkon vretena	ot/min; kW	20000; 25/35	20000; 25/35	20000; 25/35	20000; 25/35	20000; 25/35	20000; 25/35
Otáčky vretena; výkon vretena	ot/min; kW	24000; 25/39	24000; 25/39	24000; 25/39	24000; 25/39	24000; 25/39	24000; 25/39
Otáčky vretena; výkon vretena	ot/min; kW	12000; 22/35	12000; 22/35	12000; 22/35	12000; 22/35	12000; 22/35	12000; 22/35
Rýchloposuv X/Y/Z	m/min	20/20/20	20/16/20	16/20/20	16/16/20	20/20/20	16/20/20
Rezný posuv X/Y/Z	mm/min	12	12	12	12	12	12
Typ výmenníka nástrojov		automatický	automatický	automatický	automatický	automatický	automatický
Kapacita zásobníka	ks	30	30	30	30	30	30
Max. priemer nástroja	mm	75	75	75	75	75	75
Max. priemer nástroja priľahlá pozícia prázdna	mm	120	120	120	120	120	120
Max. dĺžka nástroja	mm	300	300	300	300	300	300
Max. hmotnosť nástroja	kg	7	7	7	7	7	7
Prívodný tlak vzduchu	bar	6	6	6	6	6	6
Spotreba el. energie	kVA	75/160	75/160	75/160	75/160	75	75
Hmotnosť stroja	kg	27000	31000	33000	33000	40000	45000
Zástavbové rozmery	m	4,84x5,11x3,94	5,80x6,74x3,79	4,87x9,85x3,95	5,25x10,07x3,95	5,00x11,75x3,95	5,00x13,67x3,95
