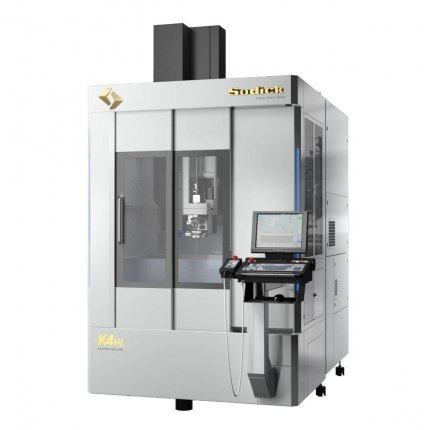

Sodick K4HL

Model K4HL je skonštruovaný tak, že využíva osvedčené know-how spoločnosti Sodick s úspešným sortimentom elektroiskrových rezacích a hĺbiacich strojov na zabezpečenie najvyššej úrovne presnosti, obsahuje lineárne motorové pohony Sodick na osiach X, Y a Z.

Medzi ďalšie možnosti, ktoré je možné pre stroj špecifikovať, patrí otočný stôl, automatický menič nástrojov (ATC), menič spodného vedenia (LGC), automatický menič podávača elektród (AEF-C) a jednotka sondy na meranie a nastavenie uhla sklonu obrobku.

TECHNICKÉ PARAMETRE

Technická špecifikácia	K4HL
Pojazd osí X/Y/Z (mm)	400x300x500
Rozmery prac.stola (ŠxH,mm)	750x650
Rozmery prac. Nádrže (ŠxHxV,mm)	1165x995x610
Max.hmotnosť obrobku (kg)	500
Vzdialenosť od podlahy po dosku stola (mm)	640
Rozmery stroja ( ŠxHxV,mm)	1600x2550x3000
Inštalačné rozmery stroja (mm)	1760x3135
Hmotnosť stroja (kg)	3530
Celkový príkon	3-fázový, 50/60 Hz, 6,5 kVA
Os W (os rezania v mm)	400
Priemer elektródy (mm)	0.25 ~ 3.0
Vedenie elektródy k povrchu stola (mm)	255 ~ 655
Vonkajšie rozmery (ŠxHxV,mm)	1250x380x1430
Hmotnosť (prázdna, kg)	190
Objem (l)	140
Filtračná metóda	vymeniteľný papierový filter ( HF-17)
Dielektrická kvapalina	deionizovaná voda

PRÍSLUŠENSTVO

Štandardná výbava

10-ročná záruka na presnosť polohovania
Lineárny motor (os X/Y/Z)
Lineárna stupnica (os X/Y/Z)
Digitálna os W
Riadiaca jednotka pohybu Sodick
Chladiaca jednotka lineárneho motora
Jednotka chladenia dielektrickou kvapalinou
Riadiaca jednotka SPK
15“ farebná obrazovka TFT
Diaľkový ovládač
Softvér LN Professional na vyhľadávanie optimálneho stavu
Detekcia priechodných otvorov
Medzivodiče
AEF (automatický podávač elektród)
Rozhranie LAN
Port USB
Vreteno s max. 1 000 otáčok za minútu
Pracovné svetlo

Opcia

Otočný stôl
ATC (automatický menič nástrojov)
Výmenník AEF
LGC (výmenník spodného vedenia)
Aktívny reštart napájania (UPS)
Súčasné ovládanie 8 osí SPK-E
Jednotka sondy
