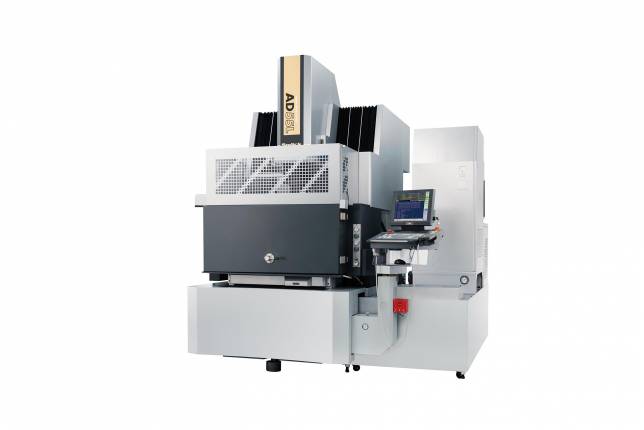

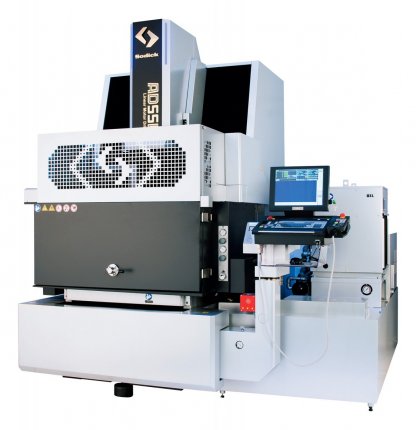

Sodick AD55L

Hĺbiace elektroiskrové obrábanie s dynamickou odozvou lineárnej technológie - séria Sodick AD stanovila nový štandard v kategórii strojov základnej triedy. Je vybavený všetkými najnovšími technológiami, ako sú lineárne motory, keramika, regulátor pohybu a vypúšťacia jednotka.

TECHNICKÉ PARAMETRE

Technické údaje AD35L AD55L
X/Y/Z pojazd osí (mm) 350x250x270 600x400x400
Rozmery stola (ŠxH) 600x400 750x550 (keramický)
Rozmery pracovnej nádrže (ŠxHxV, mm) 975x555x350 1200x800x500
Hladina kvapaliny v prac. Nádrži (Min.-Max., mm) 170 ~ 300 170 ~ 450
Objem pracovnej nádrže (l) 180 470
Maximálna hmotnosť obrobku (kg) 550 1000
Maximálna hmotnosť elektródy (kg) 50 50
Vzdialenosť podlaha-pracovný stôl (mm) 810 900
Rozmery stroja (ŠxHxV,mm) 2080x1955x2350 2515x2325x2720
Zastavaný priestor (mm) 2800x2900 3300x3400
Hmotnosť stroja (kg) 3200 4600
Tlak vzduchu 0,65MPa 0,65Mpa
Prietok vzduchu 100 NL/min 100 NL/min
Príkon stroja 3-fázy 50/60Hz, 10 KVA 3-fázy 50/60HZ, 10 KVA
Dielektrická nádrž
Vonkajšie rozmery (ŠxHxV, mm) 800x1705x2125 1050x2005x2140
Hmotnosť nádrže (prázdnej, kg) 840 (vrátane zdroja napájania) 1200 (vrátane zdroja napájania)
Objem kvapaliny (l) 400 800
Filtrácia 2 vymeniteľné papierové filtre (MF-2400) 2 vymeniteľné papierové filtre (MF-2400)
Dielektrická kvapalina   Olej

PRÍSLUŠENSTVO

Funkcie

  • 10-ročná záruka na presnosť polohovania
  • Lineárne motory (osi X, Y, Z)
  • Lineárne odmeriavanie (os X,Y,Z)
  • Riadiaca jednotka Sodick Motion
  • LN Professional
  • Chladiaca jednotka lineárneho motora
  • Keramická pracovná zóna
  • Diaľkový ovládač
  • USB port
  • Shuttle ATC (6 staníc)
  • Os C (SEC10)
  • Obvod SGF Plus
  • 15" dotykový TFT displej
  • Dielektrická chladiaca jednotka
  • Automatický regulátor napätia
  • Papierový filter (2)
  • Hasiaci prístroj
  • Myš
  • Pripojenie LAN
  • Súprava náradia
  • Pracovné svetlo

MATERIÁL ELEKTRÓDY meď - volfrám

  • Počet: 3 elektródy
  • Obrobok: karbid
  • Rezanie:  φ 5,24 mm, hĺbka
  • Rozmer: 15 mm
  • Povrchová úprava: 0,61 μ mRa (4,09 μ mRz)
  • Elektróda: 0,12 mm/strana
  • Poddimenzovanie:
