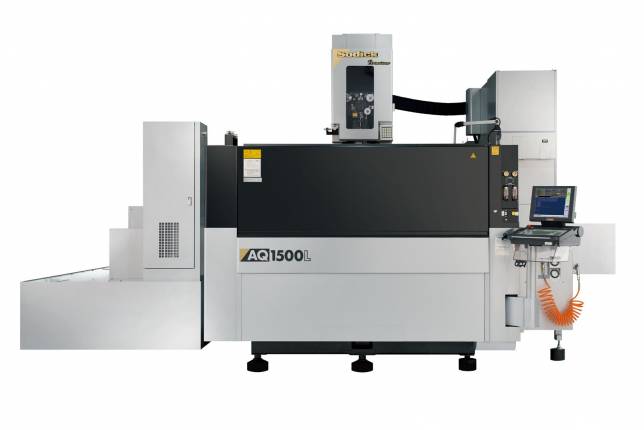

Sodick AQ1500L

Teraz je k dispozícii najväčší drôtová rezačka Sodick AQ1500L Premium.

Stroj je zárukou presnosti a kvality, tak ako môžete očakávať od firmy Sodick. Vysoká rýchlosť, precíznosť a presnosť s lineárnymi motormi a komunikačnou technológiou 1Gbit/sec.

AQ1500L je vhodný pre obrábanie väčších súčastí, napr. V automobilovom, leteckom priemysle alebo v energetike. Ako štandard je k dispozícii výška rezu až 600 mm v zaplavenej pracovnej vani.

Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.

Technické parametre
Katalóg

TECHNICKÉ PARAMETRE

STROJ	AQ 1200L	AQ 1500L
Pojazd osí X, Y, Z	1200 x 800 x 400 mm	1500 x 1000 x 600 mm
Pojazd osí U, V	1220 x 820 mm	1520 x 1020 mm
Veľkosť pracovnej nádrže (ŠxH)	1824 x 1400 mm	2124 x 1600 mm
Max. hmotnosť obrobku	4000 kg	8000 kg
Obrábanie pod uhlom (pracovná výška 120mm)	±30 °	±30 °
Priemer drôtu	ø 0.15 ~ ø 0.33 mm	ø 0.15 ~ ø 0.33 mm
Rýchlosť drôtu (max.)	420 mm/sec	420 mm/sec
Ťah drôtu	3 ~ 23 N	3 ~ 23 N
Spôsob obrábania	Koaxiálny výplach/zaplavený	Koaxiálny výplach/zaplavený
Vzdialenosť podlaha - pracovný stôl	1200 mm	1200 mm
Veľkosť cievky	20 kg	20 kg
Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV)	4100 x 3870 x 2490 mm	5600 x 4435 x 2930 mm
Zastavaný priestor	5200 x 5200 mm	6700 x 5765 mm
Hmotnosť stroja (vrátane zdroja)	11000 kg	15000 kg
Objem vzduchu	0.5 MPa, 30 NL/min	0.5 MPa, 30 NL/min
Príkon stroja	3-fáza 50/60Hz 15 KVA	3-fáza 50/60Hz 18 KVA

Nádrž dielektrika	AQ 1200L	AQ 1500L
Objem kvapaliny	3000 l	5000 l
Filtrácia	4 vymeniteľné papierové filtre (vnútorne tlakované)	4 vymeniteľné papierové filtre (vnútorne tlakované)
Ionizátor	Živica (objem 18 litrov)	Živica (objem 18 litrov)
