Stroj je zárukou presnosti a kvality, tak ako môžete očakávať od firmy Sodick. Vysoká rýchlosť, precíznosť a presnosť s lineárnymi motormi a komunikačnou technológiou 1Gbit/sec.

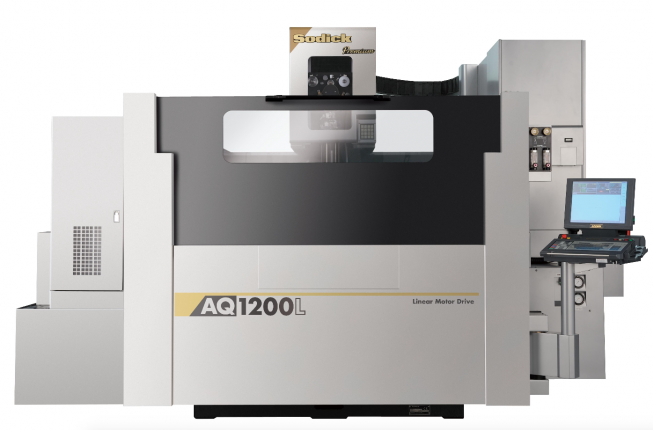

AQ1200L je vhodný pre obrábanie väčších súčastí, napr. v automobilovom, leteckom priemysle alebo v energetike. Ako opcia je k dispozícii výška rezu až 600 mm v zaplavenej pracovnej vani.
Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.
| STROJ | AQ 1200L | AQ 1500L |
|---|---|---|
| Pojazd osí X, Y, Z | 1200 x 800 x 400 mm | 1500 x 1000 x 600 mm |
| Pojazd osí U, V | 1220 x 820 mm | 1520 x 1020 mm |
| Veľkosť pracovnej nádrže (ŠxH) | 1824 x 1400 mm | 2124 x 1600 mm |
| Max. hmotnosť obrobku | 4000 kg | 8000 kg |
| Obrábanie pod uhlom (pracovná výška 120mm) | ±30 ° | ±30 ° |
| Priemer drôtu | ø 0.15 ~ ø 0.33 mm | ø 0.15 ~ ø 0.33 mm |
| Rýchlosť drôtu (max.) | 420 mm/sec | 420 mm/sec |
| Ťah drôtu | 3 ~ 23 N | 3 ~ 23 N |
| Spôsob obrábania | Koaxiálny výplach/zaplavený | Koaxiálny výplach/zaplavený |
| Vzdialenosť podlaha - pracovný stôl | 1200 mm | 1200 mm |
| Veľkosť cievky | 20 kg | 20 kg |
| Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) | 4100 x 3870 x 2490 mm | 5600 x 4435 x 2930 mm |
| Zastavaný priestor | 5200 x 5200 mm | 6700 x 5765 mm |
| Hmotnosť stroja (vrátane zdroja) | 11000 kg | 15000 kg |
| Objem vzduchu | 0.5 MPa, 30 NL/min | 0.5 MPa, 30 NL/min |
| Príkon stroja | 3-fáza 50/60Hz 15 KVA | 3-fáza 50/60Hz 18 KVA |
| Nádrž dielektrika | AQ 1200L | AQ 1500L |
| Objem kvapaliny | 3000 l | 5000 l |
| Filtrácia |
4 vymeniteľné papierové filtre (vnútorne tlakované) |
4 vymeniteľné papierové filtre (vnútorne tlakované) |
| Ionizátor | Živica (objem 18 litrov) | Živica (objem 18 litrov) |
