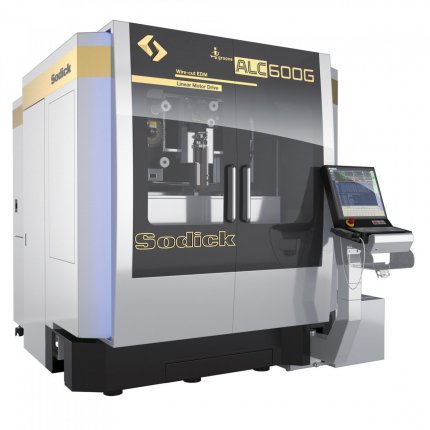

Sodick ALC600G

Na základe najnovších digitálnych inovácií v technológiách generátorov a využitia pokročilých materiálov elektród, ukazuje nový rad strojov značné pokroky v rýchlosti rezania, presnosti a kvalite povrchu. Týchto skvelých výsledkov bolo možné dosiahnuť vďaka 15-ročnej skúsenosti s lineárnymi technológiami Sodick.

Pre využitie všetkých výhod, ktoré ponúka digitálny Smart Pulz generátor a systém lineárnych pohonov firmy Sodick, bol potrebný nový návrh konštrukcie stroja. Výsledkom je nový a plne uzavretý stroj, ktorý navyše využíva nové moderné rozhranie v podobe 19" farebného dotykového displeja.

Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.



TECHNICKÉ PARAMETRE

STROJ ALC 400G ALC 600G ALC 800G ALC 800GH
Pojazd osí X, Y, Z 400 x 300 x 250 mm 600 x 400 x 350 mm 800 x 600 x 500 mm 800 x 600 x 800 mm
Pojazd osí U, V 150 x 150 mm 150 x 150 mm 200 x 200 mm 200 x 200 mm
Veľkosť pracovnej nádrže (ŠxH) 850 x 610 mm 1050 x 710 mm 1500 x 1040 mm 1500 x 1040 mm
Max. hmotnosť obrobku 500 kg 1000 kg 3000 kg 3000 kg
Obrábanie pod uhlom (pracovná výška 120mm) ±25 ° ±25 ° ±25 ° ±30 °
Priemer drôtu ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.1 ~ ø 0.3 mm ø 0.2 ~ ø 0.3 mm
Rýchlosť drôtu (max.) 420 mm/sec 420 mm/sec 420 mm/sec 420 mm/sec
Ťah drôtu 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N 3 ~ 23 N
Spôsob obrábania Koaxiálny výplach/zaplavený Koaxiálny výplach/zaplavený Koaxiálny výplach/zaplavený Koaxiálny výplach/zaplavený
Vzdialenosť podlaha - pracovný stôl 995 mm 995 mm 995 mm 1150 mm
Max. veľkosť cievky 20 kg 20 kg 20 kg 20 kg
Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) 2115 x 2500 x 2230 mm 2495 x 2895 x 2345 mm 3395 x 3640 x 2780 mm 4170 x 3590 x 3410 mm
Zastavaný priestor 3350 x 3850 mm 3780 x 4245 mm 4675 x 5050 mm 4800 x 4900 mm
Hmotnosť stroja (vrátane zdroja) 3400 kg 4600 kg 6000 kg 6600 kg
Objem vzduchu 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min 0.5 MPa, 30 NL/min
Príkon stroja 3-fáza 50/60Hz 13 KVA 3-fáza 50/60Hz 13 KVA 3-fáza 50/60Hz 13 KVA 3-fáza 50/60Hz 13 KVA

Nádrž dielektrika ALC 400G ALC 600G ALC 800G ALC 800GH
Vonkajšie rozmery (Š×H) 700 x 2155 mm 790 x 2505 mm 1505 x 3060 mm 2280 x 3150 mm
Hmotnosť nádrže (prázdna) 450 kg 500 kg 800 kg 1100 kg
Objem kvapaliny 675 l 850 l 1500 l 2500 l
Filtrácia

3 vymeniteľné papierové filtre

(vnútorne tlakované)

3 vymeniteľné papierové filtre

(vnútorne tlakované)

4 vymeniteľné papierové filtre

(vnútorne tlakované)

4 vymeniteľné papierové filtre

(vnútorne tlakované)
Ionizátor Živica (objem 18 litrov) Živica (objem 18 litrov) Živica (objem 18 litrov) Živica (objem 18 litrov)
