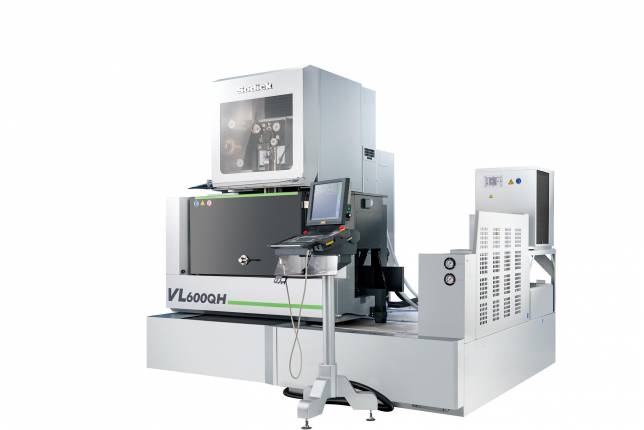

Rad VL je ekonomickým variantom výkonných EDM drôtových rezačiek Sodick s lineárnymi pohonmi, ktorý stavia na technológiách radov AQ a ALC. Veľkosť stroja VL600QH je koncipovaná pre široké spektrum obrábacích aplikácií.
Pre dosiahnutie optimálnych obrábacích výkonov je potrebné udržiavať okolitú teplotu 22°C +- 2°C.
| STROJ | VL400Q | VL600Q | VL600QH |
|---|---|---|---|
| Pojazd osí X, Y, Z | 400 x 300 x 220 mm | 600 x 400 x 270 mm | 600 x 400 x 500 mm |
| Pojazd osí U, V | 80 x 80 mm | 80 x 80 mm | 90 x 90 mm |
| Veľkosť pracovnej nádrže (ŠxH) | 830 x 610 mm | 1040 x 780 mm | 1040 x 780 mm |
| Max. hmotnosť obrobku | 500 kg | 850 kg | 850 kg |
| Obrábanie pod uhlom (pracovná výška 120mm) | ±15 ° | ±15 ° | ±15 ° |
| Priemer drôtu | ø 0.1 ~ ø 0.3 mm | ø 0.1 ~ ø 0.3 mm | ø 0.1 ~ ø 0.3 mm |
| Rýchlosť drôtu (max.) | 420 mm/sec | 420 mm/sec | 420 mm/sec |
| Ťah drôtu | 3 ~ 23 N | 3 ~ 23 N | 3 ~ 23 N |
| Spôsob obrábania | Koaxiálny výplach/zaplavený | Koaxiálny výplach/zaplavený | Koaxiálny výplach/zaplavený |
| Vzdialenosť podlaha - pracovný stôl | 900 mm | 930 mm | 930 mm |
| Veľkosť cievky | 8 kg | 8 kg | 8 kg |
| Rozmer stroja - vrátane zdroja a nádrže (ŠxHxV) | 2020 x 2310 x 1990 mm | 2620 x 2605 x 2080 mm | 3020 x 2605 x 2540 mm |
| Zastavaný priestor | 2700 x 3080 mm | 3300 x 3395 mm | 3700 x 3395 mm |
| Hmotnosť stroja (vrátane zdroja) | 2750 kg | 3140 kg | 3400 kg |
| Objem vzduchu | 0.5 MPa, 30 NL/min | 0.5 MPa, 30 NL/min | 0.5 MPa, 30 NL/min |
| Príkon stroja | 3-fáza 50/60Hz 11 KVA | 3-fáza 50/60Hz 11 KVA | 3-fáza 50/60Hz 11 KVA |
| Nádrž dielektrika | VL400Q | VL600Q | VL600QH |
| Vonkajšie rozmery (Š×H×V) | 755 x 2200 x 1,800 mm | 960 x 2430 x 1810 mm | 1360 x 2430 x 1810 mm |
| Hmotnosť nádrže (prázdna) | 380 kg | 770 kg | 740 kg |
| Objem kvapaliny | 590 l | 890 l | 1320 l |
| Filtrácia |
2 vymeniteľné papierové filtre (vnútorne tlakované) |
2 vymeniteľné papierové filtre (vnútorne tlakované) |
2 vymeniteľné papierové filtre (vnútorne tlakované) |
| Ionizátor | Živica (objem 18 litrov) | Živica (objem 18 litrov) | Živica (objem 18 litrov) |
